	Technische Daten Baureihe 635


	Leistungsdaten

Typ	Nennleistung (kW)	Nennstrom (A)	Maximalstrom (A)
635-K DER 01	0.37	1	2
635-K DER 03	0.95	02. Mai	5
635-K DER 05	01. Sep	5	10
635-K DER 07	02. Mai	06. Mai	10
635-K DER 10	03. Aug	10	20
230V 1- oder 3-phasig ±10% / 50-60Hz ±5%
Steuereingangsspannung 24V DC +20%, -10%


	Überlast Maximalstrom für 5 sec Umgebungsbedingungen 0 - 40°C IP 20 interner Ballastwiderstand P_Bi = 30W / P_Bmax = 1.4 kW / R_Bi = 100 Ohm Diagnose Standard PC (Schnittstelle COM1) 7 Segmentanzeige Messbuchsen Analog = 2


	Eingänge Digitaleingänge = 8 Analogeingänge = 2 Optional (Digital) = 5* Ausgänge Digitalausgänge = 2 Optional (Digital) = 2* Analogausgänge = 2 Schnittstellen Service - Schnittstelle = RS232 Positionierung Hochleistungssteuerung für bis zu 1500 Befehlssätze *keine Feldbusmöglichkeit (Interface)


	Optionen

Optionen

n RP 232 Kommunikationsschnittstelle RS 232 (intern)

n RP 422 Kommunikationsschnittstelle RS 422 (intern)

n RP 485 Kommunikationsschnittstelle RS 485 (intern)

n RP CAN Kommunikationsschnittstelle CAN-Bus (intern)

n RP PDP Kommunikationsschnittstelle Profibus-DP (intern)

n RP IBS Kommunikationsschnittstelle InterBus S (intern)

n RP SUC Kommunikationsschnittstelle SUCOnet K (intern)

n RP EA5 Ein-/Ausgangserweiterung (5 E / 2A) (intern)

n EMV-Bü aufgebaute EMV-Bügeleinheit zur Schirmanbindung

n B100/33.3 Ballastwiderstand (extern)

n LNF S 1x230/012 Leistungsnetzfilter (extern)

n IBT T-CAN 4-zeiliges Bedienfeld über CAN-Bus (extern)

n E/A -CAN Digitales Ein-/Ausgangs Modul über CAN -BUS (extern)

n BCD -CAN 6-stelliger BCD - Schalter über CAN-Bus (extern)

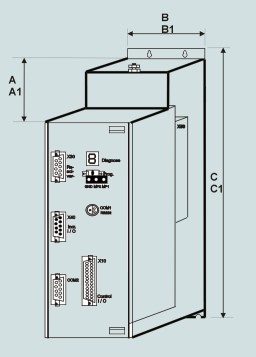

	Abmessungen

Alle Maße in mm	635/K DER 01...05	635/K DER 07	635/K DER 10
A	216.5	216.5	216.5
B	84	84	99
C	249	249	249
Nur Einschubmodul
A1	174	174	174
B1	60	72	91,4
C1	100 / 128*	100 / 128*	100 / 128*
Gewichte:	0,75 Kg	0,9 Kg	1,2 Kg
Nur Einschubmodul	2,75 Kg	2,9 Kg	3,45 Kg
Mit Kompaktgehäuse
* mit Blende
